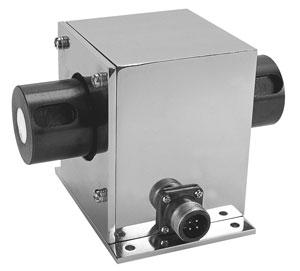

LOG-N-1000A动态扭矩传感器

◆ 特性与应用

· 电阻应变为敏感元件和集成电路构成的一体产

品，通过电刷实现供电与信号输出。
· 中低量程扭矩测量。可测量正反两方向扭矩值。
· 两端为轴键连接，安装使用方便。
· A型最高转速不超过500转/分钟，维护周期：1500万转左右。
· B型最高转速不超过300转/分钟，维护周期：1000万转左右

◆技术参数

测量范围 ：0，1，5,10,20,30,50,100Nm

输出灵敏度：1.0～2.0 mV/V

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

工作温度：-35～+80℃

温度补偿范围：20～+60℃

零点温度影响：±0.1%F.S/10 ℃

激励电压：12 VDC

响应频率：100μS

绝缘电阻：2000 MΩ/100VDC

输入电阻：700±10/350±10Ω

输出电阻：700±5/350±5Ω

零点输出：0～±1%F.S

安全过载：120%F.S

材质：合金钢

电气连接方式：输入（电源+）：1-红　　输出信号+：2-黄

输出信号- ：  3-白     输入（电源-）：4-绿

LOG-N-1000B动态扭矩传感器

◆ 特性与应用

· 电阻应变为敏感元件和集成电路构成的一体产

品，通过电刷实现供电与信号输出。
· 中低量程扭矩测量。可测量正反两方向扭矩值。
· 两端为轴键连接，安装使用方便。
· A型最高转速不超过500转/分钟，维护周期：1500万转左右。
· B型最高转速不超过300转/分钟，维护周期：1000万转左右

◆技术参数

测量范围 ：0～200,300,500,1000，2000 Nm

输出灵敏度：1.0～2.0 mV/V

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

工作温度：-35～+80℃

温度补偿范围：20～+60℃

零点温度影响：±0.1%F.S/10 ℃

激励电压：12 VDC

响应频率：100μS

绝缘电阻：2000 MΩ/100VDC

输入电阻：700±10/350±10Ω

输出电阻：700±5/350±5Ω

零点输出：0～±1%F.S

安全过载：120%F.S

材质：合金钢

电气连接方式：输入（电源+）：1-红　　输出信号+：2-黄

输出信号- ：  3-白     输入（电源-）：4-绿
