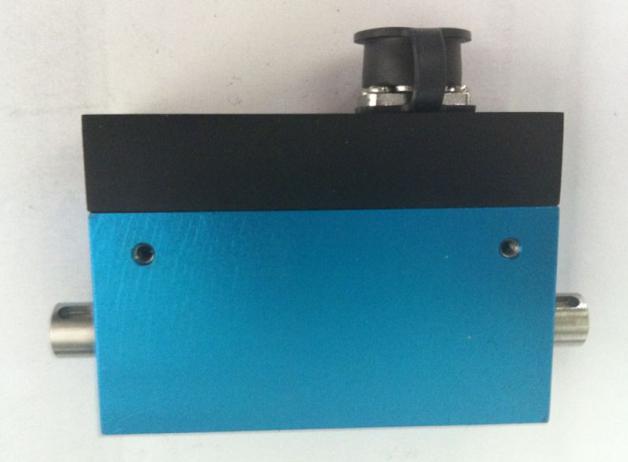

LOG-N1050A动态微扭矩传感器
|
◆ 特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
· 两端均为键连接，
• 最高转速不超过4000转/分钟。
|
|
◆ 技术参数
测量范围：0～10/20/30/50/100 Nm
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
输出灵敏度：1.0～1.5.0 mV/V，4-20mA,0-5/0-10Vdc
工作温度： -10～+80 ℃
温度补偿范围： 室温～+60 ℃
零点温度影响： ±0.1 %F.S/10 ℃
激励电压： 12 VDC
绝缘电阻： 2000 MΩ/100VDC
输入电阻： 700±10/350±10 Ω
输出电阻： 700±5/350±5 Ω
零点输出： 0～±1 %F.S
安全过负荷率： 120 %F.S
出厂标准线长： 3 m
电气连接方式：输入（电源+）：1-红输出信号+：2-黄 输出信号- ：3-白 输入（电源-）：4-绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
外形尺寸
LOG-N1050B动态微扭矩传感器
◆ 技术参数
测量范围: 0～200/300/500 Nm
输出灵敏度: 1.0～2.0 mV/V , 4-20mA,0-5/0-10Vdc
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60 ℃
温度补偿范围: 室温～+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电 气 连 接 方 式
输入（电源）正端 1 红
输出（信号）正端 2 黄
输出（信号）负端 3 白
输入（电源）负端 4 绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

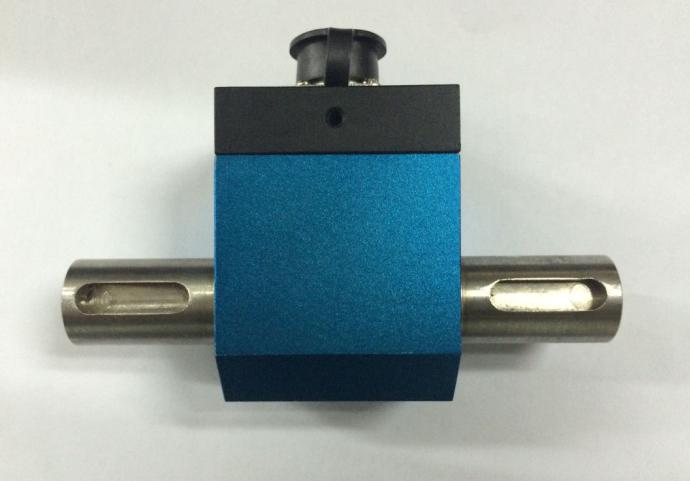

LOG-N1050C 动态微扭矩传感器
◆ 技术参数
测量范围: 0～0.1/0.2/0.5/1/2/3/5/10 Nm
输出灵敏度: 1.0～2.0 mV/V , 4-20mA,0-5/0-10Vdc
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60 ℃
温度补偿范围: 室温～+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电 气 连 接 方 式
输入（电源）正端 1 红
输出（信号）正端 2 黄
输出（信号）负端 3 白
输入（电源）负端 4 绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

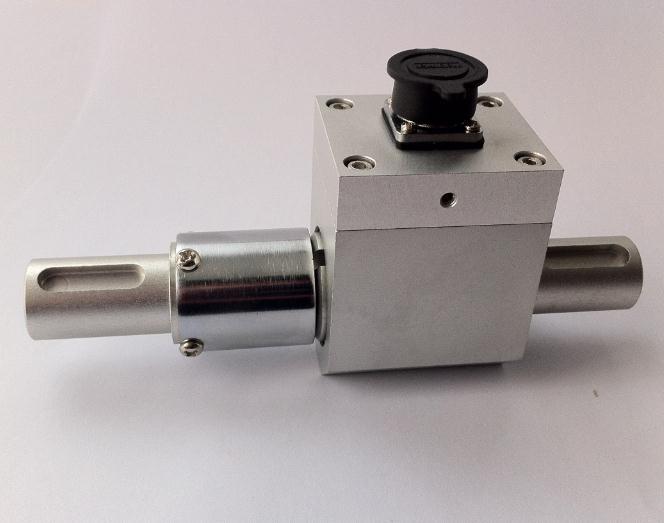

LOG-N1050D动态微扭矩传感器
|
◆ 特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
· 两端均为键连接，
• 最高转速不超过4000转/分钟。
|
|
◆ 技术参数
测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5 Nm
输出灵敏度: 1.0～2.0 mV/V 外配放大器（0-10v ，4-20MA，0-5V）
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60 ℃
温度补偿范围: 室温～+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电 气 连 接 方 式
输入（电源）正端 1 红 输出（信号）正端 2 黄 输出（信号）负端 3 白
输入（电源）负端 4 绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准
LOG-N1050E动态微扭矩传感器
|
◆ 特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
· 两端均为键连接，
• 最高转速不超过4000转/分钟。
|
|
◆ 技术参数
测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5Nm
输出灵敏度: 1.0～2.0 mV/V
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60 ℃
温度补偿范围: 室温～+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电 气 连 接 方 式
输入（电源）正端 1 红
输出（信号）正端 2 黄
输出（信号）负端 3 白
输入（电源）负端 4 绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

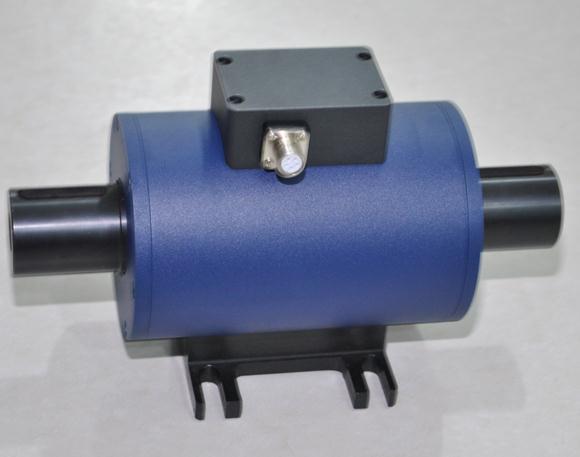

LOG-N901动态扭矩传感器
|
◆ 特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
· 两端均为键连接，
|
|
◆技术参数
测量范围 ：0-20、50、100、200、500、1000、2000、5000、10K、20K、50K、100K、150K、200K、300KN.m
输出信号：0-12v方波频率; 带载电流≥20mA.，输入功耗：110—130mA 零扭矩:10 KHZ ;
正向满量程:15 KHZ ; 反向满量程:5 KHZ
综合精度：±0.5%F.S(线性+重复性+滞后)
工作温度：0～+60℃
温度补偿范围：20～+60℃
零点温度影响：±0.1%F.S/10 ℃
激励电压：12 VDC
响应频率：100μS
绝缘电阻：2000 MΩ/100VDC
安全过载：120%F.S
材质：合金钢
信号插座 : (1)0V. (2)+15V. (3)-15V. (4)(空) ．(5)扭矩信号. 信号处理
1.使用LOG-N90系列扭矩仪直接显示扭矩值;
2.直接将扭矩频率信号送给计算机或PLD进行处理；
3.转换为4—20m A或1—5V模拟信号。(选项)

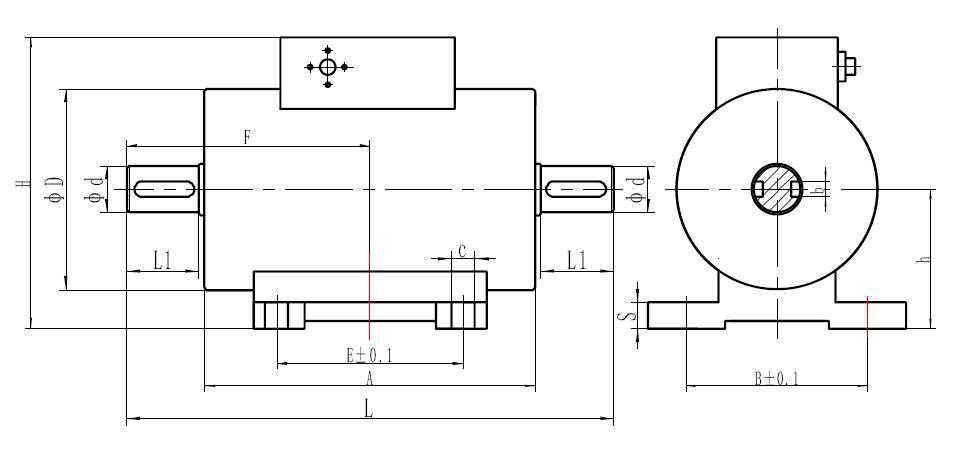

单位尺寸：mm,转速rpm
|
N·m
|
φＤ
|
φd
|
L
|
L1
|
E
|
A
|
H
|
h
|
B
|
F
|
b
|
s
|
c
|
转速
|
自重
|
备注
|
|
5-100
|
78
|
18
|
188
|
28
|
72
|
128
|
115
|
54
|
80
|
94
|
6
|
10
|
11
|
9000
|
3.9
|
单键
|
|
200
|
88
|
28
|
207
|
35
|
72
|
133
|
124
|
60
|
80
|
103.5
|
8
|
10
|
11
|
8000
|
5
|
单键
|
|
500
|
98
|
38
|
240
|
45
|
72
|
146
|
142
|
65
|
80
|
120
|
10
|
10
|
11
|
7000
|
6.1
|
双键
|
|
1000
|
108
|
48
|
275
|
60
|
69
|
149
|
152
|
70
|
90
|
137.5
|
14
|
15
|
11
|
6300
|
9.6
|
双键
|
|
2000
|
118
|
55
|
298
|
70
|
69
|
152
|
164
|
77
|
124
|
149
|
16
|
15
|
11
|
5600
|
13.7
|
双键
|
|
5000
|
143
|
75
|
356
|
100
|
68
|
150
|
188
|
90
|
146
|
178
|
20
|
15
|
13
|
4800
|
22
|
双键
|
|
1-2万
|
158
|
98
|
388
|
118
|
80
|
146
|
215
|
109
|
170
|
194
|
28
|
15
|
13
|
4000
|
34
|
双键
|
|
3万
|
205
|
125
|
395
|
110
|
79
|
169
|
260
|
140
|
170
|
197.5
|
32
|
15
|
17
|
3000
|
/
|
双键
|
|
5万
|
215
|
140
|
451
|
135
|
79
|
171
|
265
|
138
|
170
|
225.5
|
36
|
15
|
17
|
2800
|
55
|
双键
|
|
10万
|
247
|
180
|
572
|
180
|
90
|
156
|
305
|
162
|
250
|
261
|
45
|
25
|
17
|
2200
|
85
|
双键
|
|
15万
|
350
|
235
|
900
|
315
|
220
|
250
|
420
|
220
|
250
|
450
|
56
|
25
|
17
|
2000
|
|
双键
|
|
20万
|
360
|
255
|
900
|
320
|
220
|
210
|
446
|
240
|
250
|
450
|
56
|
25
|
17
|
1800
|
|
双键
|
|
30万
|
416
|
295
|
900
|
325
|
220
|
224
|
480
|
250
|
268
|
450
|
70
|
25
|
17
|
1800
|
|
双键
|
|
