安全

1. 激光等级

   1.1.1 瞄准激光

   本激光料位计设有可见激光，并从仪器的前端发射，用于瞄准被测介质。本可见激光属二级激光，根据以下标准：

   · IEC60825-1：2001“激光产品的辐射安全”

   · EN60825-1：2001“激光产品的辐射安全”

   · FDA 21CFR Ch.Ⅰ § 1040:2004（美国国家健康与人类服务部，联邦规则标号）

   二级激光产品：

   不要直视激光束，在不必要的情况下不要瞄准他人。眼睛会本能的通过转视或眨眼等行为来保护眼睛。

   激光波长：635nm，＜1mW，＜15mm@5m

   1.1.2 测量激光

   本激光料位计设有红外激光，并从仪器的前端发射，用于测量被测介质。本红外激光属一级激光，根据以下标准：

   · IEC60825-1：2001“激光产品的辐射安全”

   · EN60825-1：2001“激光产品的辐射安全”

   一级激光产品：

   一般激光产品为正常使用情况下，在规定的使用和保养范围内对眼睛没有伤害的产品。

   激光波长：905nm，＜0.8mW，1kHz，10ns脉冲

2. 警告

   上电情况下不要打开仪器端盖，只有专业技术人员可以打开端盖进行操作、接线、校准和编程

1. 测量原理

   激光料位计内置可见激光瞄准被测介质，内置高精度高分辨率计时装置测量红外激光在发射点和被测介质之间往返时间，则L = t * c / 2 (t为往返时间，c为光速)。激光料位计属非接触式测量，由于激光可穿透玻璃，所以激光料位计可以做很好的防护，可用于恶劣环境测量（高温、高压、高湿、高粉尘）。由于激光发射角非常下(＜0.2°)，激光料位计可测量狭小空间料位，可对不规则料面进行精确测量。

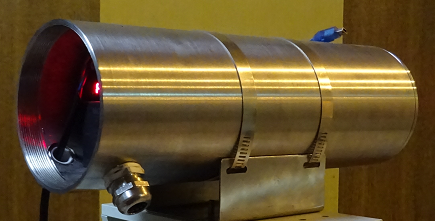

   激光测距仪置于精心设计的防护罩内，使得激光料位计可用于恶劣环境（高温、高压、高湿、高粉尘）测量。精心设计的防护罩使得激光料位计可安装于任何环境及以任何角度与方式进行安装。

   激光料位扫描仪在激光料位计的基础上对料面进行三维测量，配备相关计算机软件，形成料面的三维立体图像，并且得到料面的最低料位、最高料位、平均料位、仓料体积、仓料质量，使测量更全面准确、更直观形象。

   水冷/风冷 工作在高温或极低温环境的激光料位计必须进行水冷或风冷以保证防护罩内部工作温度在一定范围，此时工作环境温度可高达150℃. 水冷/风冷接头为M12*1.5。

   1. 水冷：流量>0.85m3/h，  水温<35℃, 压力0.25~0.6MPa；

      风冷：流量>0.3~0.6L/s，风温<35℃, 压力 0.1~0.6MPa。

   2. 摄像

      在光线许可的条件下可在防护罩内加装摄像装置，可在计算机屏幕上更直观的看到现场工作情况。

   3. 云台

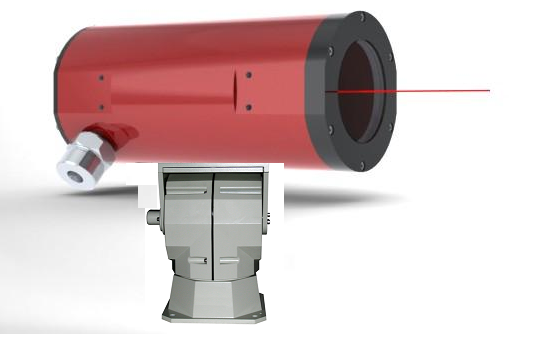

      在需要进行料面测量的情况下选用3D激光料位扫描仪，使测量更全面准确、更直观形象。此时在激光料位计的基础上加装云台和相应的计算机处理软件及RS485通讯。利用计算机控制三维测量，以及在计算机屏幕上直观的显示料面的三维立体形状图像及最高料位、最低料位、平均料位、仓料体积、仓料质量等信息。

   1. 激光

      可见激光 波长：635nm，＜1mW，＜15mm@5m，用于瞄准

      红外激光 波长：905nm，＜0.8mW，1kHz，10ns脉冲，用于测量

      2.4 编程

      可利用RS485通信对激光料位计进行编程、校准等操作；利用RS485对云台进行控制，实现对料面的3D测量。

   1. 输出

      激光料位计可输出和料位具有线性关系的4~20mA模拟信号，该线性关系可编程。模拟信号负载能力＞300Ω.

      2.6 防爆

      在需要防爆的场合，可选防爆护罩和防爆云台。
