特点：
■ 结构紧凑，体积小巧
■ 高测试精度
■ 多种输出信号规格可选
■ 机械寿命长
■ 动态噪声小，平顺度高
■ 硬质铝合金外壳
■ 易于安装
产品描述：

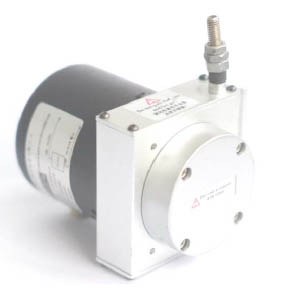

LOG系列拉线位移传感器工作原理是将机械位移量转换成可计量的、成线性比例的电信号。当被测
物体产生位移时，拉动与其相连接的传感器绳索，绳索带动传感器传动机构与旋转角度传感器同步转动；
当位移反向移动时，传感器内部的自动回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力均匀平
稳；拉线位移传感器即输出一个与绳索移动量成正比例的电信号。
系列拉线位移传感器具有精密的独立自动排线机构，使拉伸绳索可自动均匀的排线。保证拉线
LOG位移传感器具有高独立线性精度和较长的传感器使用寿命。系列拉线位移传感器做工精良，用料考
究：传感器壳体采用硬质铝合金材质并进行阳极氧化处理，有效达到防锈防污效果；固定所用螺丝都选用
高硬度合金钢材质，使得传感器更加结实牢靠。传感器线缆接头采用高档防水航空接头；拉伸绳索采用表
面覆塑的钢缆，进一步提高传感器测试精度，并让传感器使用寿命更长。该传感器适用于各种环境，以其
体积小，恶劣条件下的优良性能，准确和安装灵活简单等优点受到广泛关注。
产品应用：
■ 直线导轨系统   ■ 机械臂  ■ 纺织机械     ■ 建筑机械     ■ 液压气缸系统    ■ 试验机   ■ 汽车测试  ■ 仓储位置定位     ■ 纺织机械       ■ 升降台等伸缩系统
性能参数
■ 标准量程：1000mm，1200mm，1500mm,2000mm，2500mm（其他非标准量程可提供定制服务）
■ 线性度：0.3%F.S.(典型值)，0.1%FS 精密级可定制。
■ 防护等级：IP54
■ 供电电压：≤35VDC（建议供电电压为5.000V 或者10.00V）
■ 工作电流：符合欧姆定律
■ 绳索拉力：3~5N       ■ 工作温度：-10℃~﹢70℃    ■ 存储温度：-25℃~+85℃
■ 电缆长度：1 米（标准）,其它长度可定制       ■ 预期寿命：＞30 万次满循环   ■ 最大频响：1kHz
机械性能
■ 线缆接头：直接出线    ■ 绳索材质：覆塑钢缆     ■ 壳 体：铝合金表面氧化处理 (银白色)
