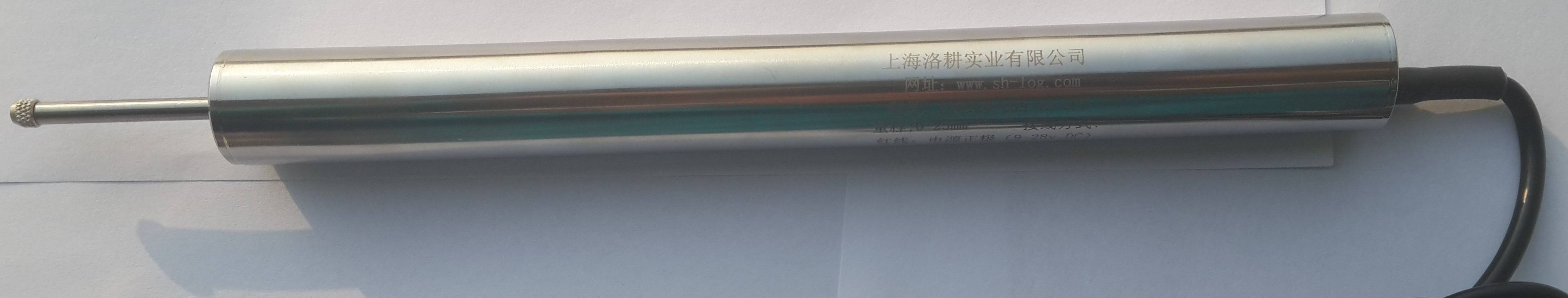

L V DT 20 系列直流回弹式位移传感器
差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械，建 筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各 业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源9-28V DC供电，电子 电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作，输 出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。
特 点
![]() 外径Φ20mm,不锈钢304外壳,回弹式
![]() ![]() 直流单电源供电，内置高性能信号解调器 三线制电压输出0-5V或0-10V,
二线制电流型输出4-20mA
![]() 测量范围由0-100mm,分辨率高,重复性好
![]() 无滑动触点，使用寿命长
性能参数
|
|
LVDT 20系 列 回弹式位移传感器
|
|
供 电 电 源
|
9 ~28V DC
|
|
工作电流
|
电 压 输 出 型 供 电 电 流 ≤12mA
|
|
二 线4 ~2 0 m A电 流 输 出 型 LVDT 供 电 电 流4 ~2 0 m A
|
|
位 移 量 程
|
2.5, 5 , 10, 15, 25, 50, 100mm
|
|
输 出 信 号
|
0～5V (9 ~12V DC供 电 电 压)
|
|
0 ~10V (15 ~28V DC供 电 电 压)
|
|
4 ~20mA (二 线 制, 15 ~28V DC供 电 电 压)
|
|
数 字 式输 出 (9 ~28V DC供 电 电 压)
|
|
线 性 误 差
|
模 拟 输 出:±0.25%,±0.5% 等可选; 数 字 输 出: 0.25%,0.1%等可 选
|
|
分 辨 率
|
≤0.01um(最高)，数字式输出是16 bit
|
|
动 态 特 性
|
5Hz(最 大)
|
|
工 作 温 度
|
-25℃ ~ +85℃
|
|
温 度 系 数
|
零 点 ≤0.01%/℃
|
|
灵 敏 度 ≤0.025%/℃
|
产品选型表
|
LV DT20
|
□
|
-
|
□
|
□
|
□
|
□
|
-
|
□
|
□
|
-
|
□
|
□
|
□
|
选 型 说 明
|
|
电 子 仓 和 线 圈 主 体 结 构 关 系
|
X
|
|
|
|
|
|
|
|
|
|
|
|
|
标准式为缺省值；A:双管式，B： 电子仓和线圈分开式，C：电子仓 无外壳式，...., Z:特殊定制
|
|
量 程( 数 字 代 表 量 程)
|
X
|
X
|
X
|
|
|
|
|
|
|
|
|
单 位:mm
|
|
精 度
|
A
|
|
|
|
|
|
|
|
0 .2 5 %
|
|
B
|
|
|
|
|
|
|
|
0 .5 0 %
|
|
C
|
|
|
|
|
|
|
|
1 %
|
|
D
|
|
|
|
|
|
|
|
3%
|
|
E
|
|
|
|
|
|
|
|
5%
|
|
S
|
|
|
|
|
|
|
|
0.1%(仅适用于数字输出)
|
|
信 号 输 出 信 息
|
X
|
X
|
|
|
|
|
见 附 表1
|
|
传 感 器 本 体 安 装 信 息
|
X
|
X
|
|
见 附 表2
|
|
出 线 方 式
|
D
|
连 接 器 输 出
|
|
P
|
航空插头
|
|
|
□
|
□
|
|
模 拟 输出
|
输 出 制 式
|
输 出 范 围
|
|
A:电流输出
|
1、4mA~20mA
|
|
V:电压输出
|
1、0V~10V 4、-5V~5V
2、0V~5V 6、-10V~10V
A、交流输出
|
|
数 字
|
输 出 制 式
|
数 据 格 式 及波 特 率
|
|
M:Mod b us输 出
|
RTU格 式
|
ASCII
|
|
0：2400
|
A：2400
|
|
1：4 8 0 0
|
B：4 8 0 0
|
|
2：9600
|
C：9600
|
|
输 出
|
|
(出厂默认波 特 率9600）
|
3：1 9 2 0 0
|
D：1 9 2 0 0
|
|
4：3 8 4 0 0
|
E：3 8 4 0 0
|
|
5 : 7 6 8 0 0
|
F: 7 6 8 0 0
|
|
6 : 1 1 5 2 0 0
|
G: 1 1 5 2 0 0
|
附表2:传感器本体安装信息
|
□
|
□
|
|
C: 圆 柱 型
|
代 号
|
螺 纹 /外 径
|
代 号
|
螺 纹 /外 径
|
|
M: 标 准 螺 纹
|
1
|
|
B
|
12
|
|
T:细 牙 螺 纹
|
2
|
|
C
|
14
|
|
|
3
|
|
D
|
16
|
|
|
4
|
|
E
|
18
|
|
|
5
|
|
F
|
20
|
|
|
6
|
|
G
|
22
|
|
|
7
|
|
H
|
24
|
|
|
8
|
8
|
I
|
28
|
|
|
9
|
|
J
|
|
|
|
A
|
10
|
Z
|
客户订制
|
