SF6气体作为绝缘介质和灭弧在 电力设备普遍使用，特别气体作为绝缘介质和灭弧在 电力设备普遍使用，特别气体作为绝缘介质和灭弧在 电力设备普遍使用，特别高压断路器、 变压器、互感电容避雷熔断等 变压器、互感电容避雷熔断等 变压器、互感电容避雷熔断等 变压器、互感电容避雷熔断等 变压器、互感电容避雷熔断等 变压器、互感电容避雷熔断等 有广泛应用。发生泄漏， 有广泛应用。发生泄漏， 有广泛应用。发生泄漏， 设备压力 降低 ,绝缘能力降低；污染和破坏大气环境， 增加温室效应在层空间积聚导致工作人员大脑缺氧，甚至快速窒息等事故；局部放电、高温因素影响下SF 6气体会产生如 SF 4、SF 2、SOFSOF 2等高毒分解物。 等高毒分解物。

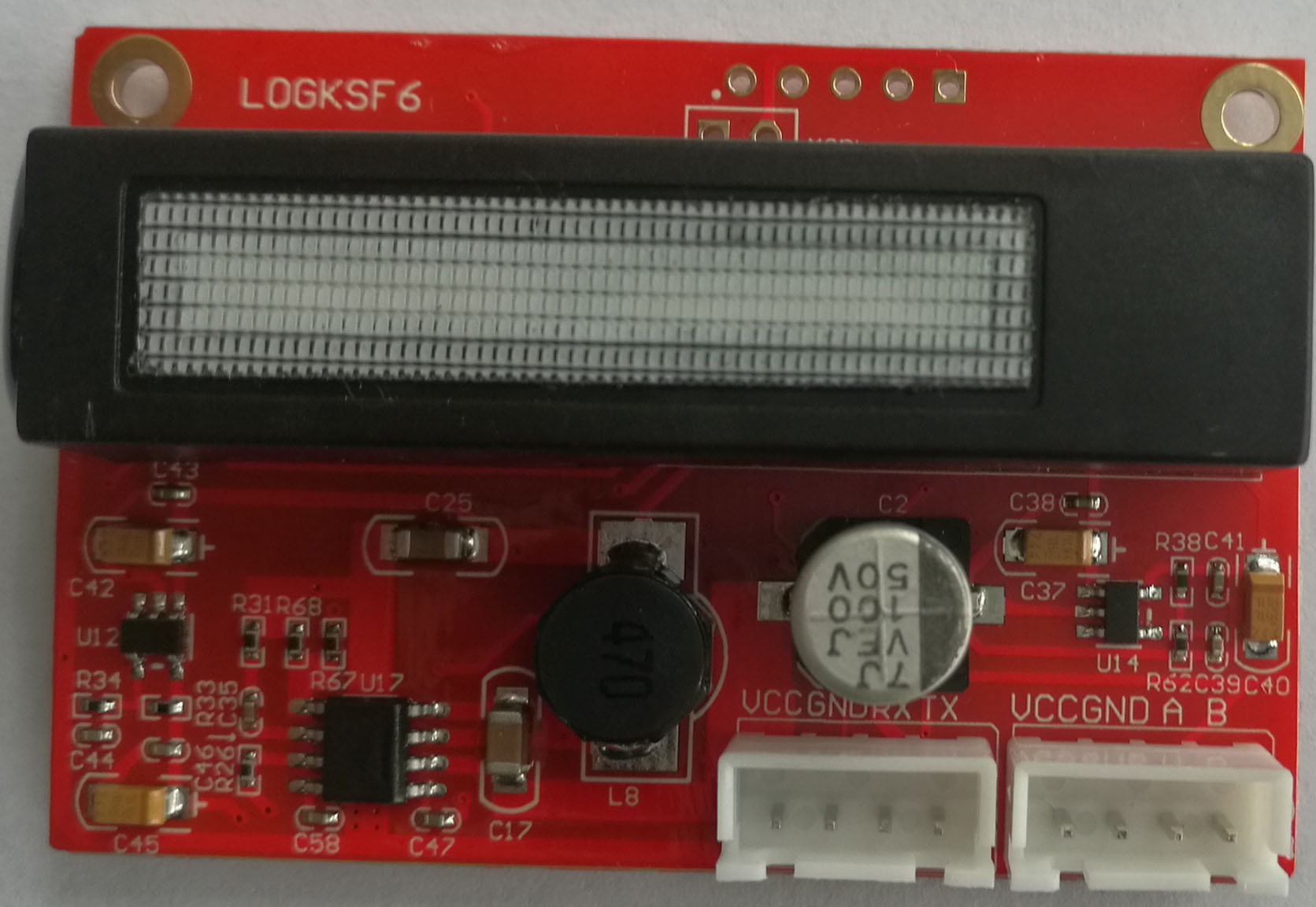

LOG-SF6K1000是一款采用NDIR红外吸收检测原理的气体传感器模组，根据SF6气体在10.5um的吸收量确定浓度大小。LOG-SF6K1000体积小，功耗小，同时具有URAT、485（modbus rtu\modbus ASCII\MODBUS自定义可选 ）数字接口，也具有 数字接口，也具有 模拟电压输出 或者 4到 20mA 电流输出 ；提供数字校准零点 和灵敏度功能，手动短接实现提供数字校准零点 和灵敏度功能，电气管脚和机械安装孔完全兼容德国SMARTGAS SF6基本型0-1000PPM传感器。
技术参数
2.1 工 作条件
|
描述
|
符号
|
数值
|
单位
|
|
储存温度
|
Tstg
|
-20 to 80
|
°C
|
|
工作温度
|
TA
|
-30 to +60
|
°C
|
|
工作湿度
|
HA
|
0 to 90
|
% RH
|
2.2 电 气特征
|
描述
|
符号
|
最小
|
典型
|
最大
|
单位
|
|
供电
|
Vs
|
9
|
10
|
11
|
V
|
|
5.5
|
6
|
11
|
|
|
最大工作电流
|
Imax
|
|
30
|
60
|
mA
|
|
光源电流
|
Iavg
|
|
20
|
|
mA
|
|
光源频率
|
f
|
0.2
|
5
|
10
|
Hz
|
|
预热时间
|
twarm
|
30
|
60
|
90
|
Sec
|
2.3 性 能参数
|
描述
|
典型
|
单位
|
|
探测范围（可定制）
|
1500
|
ppm
|
|
测量精度
|
±20ppm±5%
真值
|
ppm
|
|
T90
|
泵吸
|
5
|
秒
|
|
扩散
|
30
|
|
重复性
|
零点
|
<±50
|
ppm
|
|
50% FS
|
<±5%
测量值
|
|
|
寿命
|
10
|
年
|
4. 信号输出
信号输出：模拟电压输出（可选）， UART输出，485（modbus三种协议可选， MODBUS RTU、MODBUS ASCII或者MODBUS 自定义）输出
接口定义：4芯的2.54间距的插座作为用户接口。
232 接口， VCC GND RX TX
485 接口，VCC GND 485-A 485-B
注：当模块为冷启动时，开机后二分钟内数字输出与 DAC 输出的浓度值信号 不作为测量依据。
485 输出和 4 到 20mA 输出只能选择一种。
4.1 模拟电压输出 （可选）
DAC 输出电压范围（0V~4.0V），0V 对应 0ppm，4.0V 对应满量程时气体浓度。客户也可以定制。
6 安装说明
该传感器安装定位孔间距 64 mm，孔径 3mm
接线插座间距 2.54 mm
7 维护保养应注意的事项
传感器应定期校准，建议不大于 3 个月，若开启自动校准长期运行侧不需校 准
不要在粉尘密度大的环境长期使用传感器 请在传感器供电范围内使用传感器
8 订购说明 为了能购买所需具体规格要求，请提供以下信息 1） 传感器名称 2） 传感器量程
比如LOG-SF6K1000，0-1500ppm。
