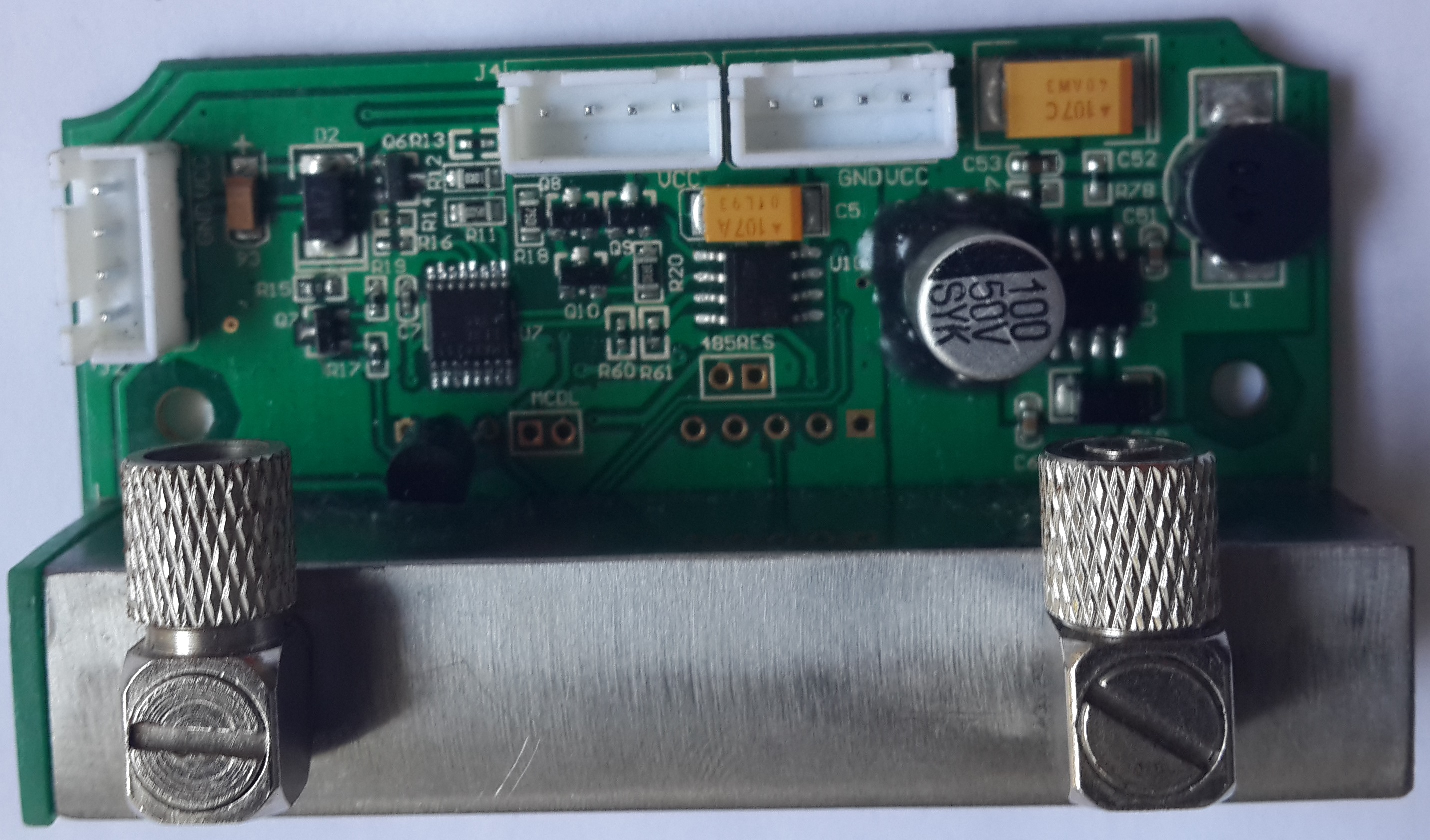

上海洛耕研发、生产的LOG系列高精度红外气体传感器是一款采用NDIR红外吸收检测原理的气体传感
器模组。该传感器采用国外进口光源、特殊结构的光学腔体和双通道探测器,实现了
双光路参比补偿，微处理器进行信号采集、处理和输出，线性误差优于满量程的±1%、零点漂移小，
具有很好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，可进行温度补
偿；同时具有4-20mA / 0.4-2V、UART、Modbus（用户可选）输出；报警点可设置，能够简单、快速
地与现有的监测和控制系统相连接，方便客户各种应用 。
产品的结构与特点
u NDIR 红外测量原理
u 单光源、双光束
u 数字信号处理
u 温度自动补偿
u Modbus ASCII 串口通讯协议
u 输出接口：TTL 电平输出
两级集电极开路报警输出（OC 输出）
u 提供气室内气体温度信号，供用户
进行温度修正
u 3 点校准，方法简便
u 可按用户要求订制气体种类、量程以及精度
检测气体
SF6
CO2
CH4
HC
检测量程
（其他量
0-1000ppm
0-1500ppm
0-2000ppm
0-5000ppm
0-1%VOL
程请咨询
0-100LEL
技术人员）
0-3000ppm
0-5%VOL
0-10%VOL
分辨率
1 ppm; 0.1% LEL (根据检测范围)
进气方式
管道式
扩散式
气体接口
3mm(inner); 5mm(outer)
/
气体流量
0.2…0.5 L/min ( 稳定 )
气室尺寸
(L)76 x (W)51 x (H)22mm
预热时间
< 2min; <30min (达到技术标准)
运行电压
9-36VDC
输出波动
⩽ 0.5% FS
输出信号
4-20mA / 0.4-2V、UART、Modbus（RTU、ASCLL、自定义）
使用温度
‐10℃—50℃
温度对零点影响
⩽ 0.1% FS per ℃
存储温度
‐20℃ … 60℃
环境压力
800 hPa—1200 hPa
环境湿度
0% … 95% (rel.)
响应时间
< 30s (@0.3 l/min)
< 60s (@0.3 l/min)
检测下限
⩽ 2% FS
重复性
⩽ 1% FS
线性误差
温度对满量程点影响
⩽ 0.2% FS per ℃
零点漂移
⩽ 1% FS/24h
应用市场
气体分析行业、工业过程控制、环境检测和发电厂、变电站进 行气体浓度和气体泄漏检测报警！
