SF6气体作为绝缘介质和灭弧气体在电力设备普遍使用，特别在高压断路器、变压器、互感器、电容器、避雷器、熔断器等有广泛应用。发生泄漏，设备压力降低 ,绝缘能力降低；污染和破坏大气环境，增加温室效应；在低层空间积聚，导致工作人员大脑缺氧，甚至快速窒息等事故；局部放电、高温等因素影响下，SF6气体会产生如SF4、SF2、SOF2等高毒分解物。

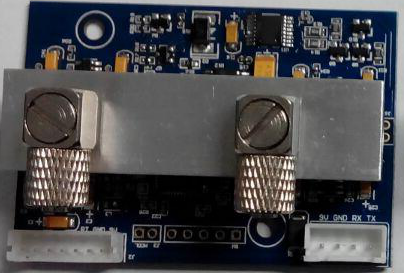

LOGSF6-100是一款采用NDIR红外吸收检测原理的气体传感器模组。根据SF6气体在10.5um的吸收量确定浓度大小。LOGSF6-100采用MEMS光源、双通道热释电探测器和光学气室组成单光远双光束结构，实现空间双光路参比补偿。微处理器进行信号采集、处理和输出，具备温度补偿和非线性校正。LOGSF6-100具有UART运行Modbus ASCII协议数字接口，与smartgas的模组兼容；提供数字校准零点和灵敏度功能，提供手动短接实现校准零点功能。
根据输出方式不同，9到12伏，LOGSF6-100输入电压最低可以是8伏。
2技术参数
2.1工作条件
|
描述
|
符号
|
数值
|
单位
|
|
储存温度
|
Tstg
|
-20 to 80
|
°C
|
|
工作温度
|
TA
|
-30 to +60
|
°C
|
|
工作湿度
|
HA
|
0 to 90
|
% RH
|
|
工作压力
|
PA
|
0.8 to 1.2
|
ATM
|
2.2电气特征
|
描述
|
符号
|
最小
|
典型
|
最大
|
单位
|
|
供电
|
Vs
|
8
|
10
|
12
|
V
|
|
最大工作电流
|
Imax
|
|
50
|
70
|
mA
|
|
光源电流
|
Iavg
|
|
40
|
|
mA
|
|
光源频率
|
f
|
0.2
|
1
|
10
|
Hz
|
|
预热时间
|
twarm
|
30
|
60
|
90
|
Sec
|
2.3性能参数
|
描述
|
典型
|
单位
|
|
探测范围（可定制）
|
0~100
|
%vol
|
|
分辨率
|
0.01
|
%vol
|
|
测量精度
|
±0.5或者±5%真值取大者
|
%vol
|
|
T90
|
管道式
|
5
|
秒
|
|
重复性
|
零点
|
小于0.3%FS
|
|
量程
|
小于0.5%FS
|
|
寿命
|
10
|
年
|
|
进气方式
|
管道式
|
|
管路连接
|
内4外6软管
|
|
抽气流量
|
不限制大小
|
|
预热时间
|
2min工作正常
|
|
通讯方式
|
MODBUS UART，兼容smartgas模组
|
|
工作温度
|
默认-5度到55度，客户可以定制
|
|
波特率
|
2400兼容smartgas模组，可以定制
|
|
地址号
|
客户任意修改
|
3. 结构尺寸图
4. 信号输出
信号输出：模拟电压输出（可选）， UART串口运行 MODBUS ASCII协议
接口定义：4芯的2.54间距的插座作为用户接口。
UART接口：
VCC 电源9~12伏
GND 接地
COM Modbus 协议输出，这是一个使用Modbus 协议的双向通讯端口。
详细资料和通讯协议点此下载
|
