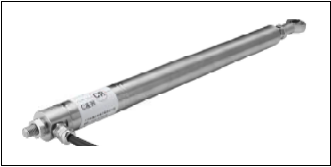

CR系列磁制伸缩
详细简绍:

产品特点

1 微型轻巧,全不锈钢结构,坚固耐用

2 绝对位置输出,无须归零

3 非接触式测量 ,永不磨损

4 高分辨率,模拟量输出16位D/A

5 非线性度,小于满量程的± 0.05%

6 重复精度,高于满量程的± 0.002%

7 内置滑块拉杆式,适用于工程机械场合

8 低功耗设计,有效减小系统

■ 技术参数

项目名称 参数/指标 测量参数 测量范围 50~1500mm

输出信号 0~20mADC( 最小/最大负载:0/500Ω ) 4~20mADC( 最小/最大负载:0/500Ω )

± 10VDC ( 最小负载>5KΩ ) 0~5VDC ( 最小负载>5KΩ )

0~10VDC ( 最小负载>5KΩ )

分 辨 率 16位DA

非线性度 <± 0.05%F.S. ( 最小± 80um ) 重复精度 <± 0.002%F.S. ( 最小± 2.5um ) 更新时间 1.0ms

电气特性

出线方式 直接出线

输入电压 24VDC ( -15/+20% )

工作电流 <60mA( 随量程变化 )

极性保护 最大-30VDC 超压保护 最大36VDC

绝缘能力 500V ( 信号地与外壳间 )

项目名称 参数/指标 结构&材料 传感器头 304L不锈钢

外保护杆 304L不锈钢

安装与附件

安装方向 任意

安装方式 铰链式安装

位置磁铁 内置滑块

工作条件

磁铁速度 任意 环境温度 -40℃~+75℃

湿度/露点 湿度90%,不能结露

温度系数 ± 0.007%F.S. /℃ 防护等级 IP67


产品尺寸:




外形尺寸

PG7防水接头

拉 杆

测量范围+66 电子仓93mm

说明:CR系列产品为拉杆式设计,磁环嵌入在传感器中,使用时只需把测量物件安装在传感器两端即可测量。配套的 关节轴承连接时允许安装可以有一定的偏移量,更加方便按安装。
