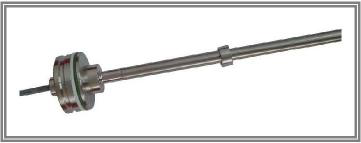

线性位移传感器
Linear Position Sensor
完全替代美国MTS行程机械上位移传感器
MH 系列 模拟量输出：0～20mADC, 4～20mADC，±10VDC, 0～10VDC， 0～5VDC
■产品特点
■不锈钢整体全封闭结构，坚固耐用
■ 绝对位置输出，无须归零
■ 非接触式测量 ，永不磨损
■ 高分辨率，模拟量输出 16 位 D/A
■ 非线性度，小于满量程的±0.05%
■ 重复精度，高于满量程的±0.002%
■ 体积小，可内置油缸内,适合行走机械
|
■ 技术参数
|
|
|
项目名称
|
参数/指标
|
|
项目名称
|
参数/指标
|
|
测量参数
|
|
|
结构&材料
|
|
|
测量范围
输出信号
|
50～1500mm
0～20mADC（最小/最大负载:0/500Ω）
4～20mADC（最小/最大负载:0/500Ω）
±10VDC (最小负载＞5KΩ)
|
|
传感器头
外保护杆
|
304L 不锈钢
304L 不锈钢
|
|
|
0～5VDC (最小负载＞5KΩ)
|
|
安装与附件
|
|
|
分辨率
|
0～10VDC (最小负载＞5KΩ)
16 位 DA
|
|
安装方向
位置磁铁
|
任意
环形磁铁 OD17
|
|
非线性度
重复精度
|
＜±0.05%F.S. (最小±80um)
＜±0.002%F.S. (最小±2.5um)
|
|
|
|
|
更新时间
|
1.0ms (量程＜1m)
|
|
工作条件
|
|
|
|
2.0ms (1m＜量程＜2m)
3.0ms (2m＜量程＜3m)
|
|
磁铁速度
环境温度
|
任意
-40℃～+75℃
|
|
电气特性
|
|
|
湿度/露点
|
湿度 90%，不能结露
|
|
出线方式
输入电压 工作电流
|
直接出线
24VDC (-15/+20%)
＜60mA(随量程变化）
|
|
温度系数
防护等级 耐压能力
|
±0.007%F.S. /℃
IP67
35MPa(连续）/70MPa(峰值）
|
极性保护 最大-30VDC
超压保护 最大 36VDC
绝缘能力 500V（信号地与外壳之间）
 ■ 电气连接
输出引线定义
 线色 定义
灰 信号输出 0～20mADC, 4～20mADC， ±10VDC,
0～10VDC， 0～5VDC
 粉红 信号地
棕 +24Vdc 供电（-15/+20%）
 白 直流电源地 （0 Vdc)
