技术规格
|
|

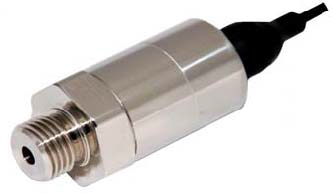

PLS221
|
|
|
压力量程（FS） 3/5/10/20/40/100/250/400/600 bar
|
|
|
-1/+2bar;-1/+3bar; -1/+5bar
|
|
|
40 / 70 / 150 / 300 / 500 / 1000 / 3000 / 5000 / 8000PSI
|
|
|
-14,5/+30PSI;-14,5/+40PSI; -14,5/+70PSI
|
|
|
类型 绝压 Absolute,表压 Gage,密封表压 Sealed Gage (量程 > 40bar)
|
|
过载能力/极限压力
|
150%FS / 300%FS
|
|
|
输入阻抗 4000±20%
|
|
输出阻抗
|
3500±20%
|
|
|
工作电压 5 到 15mVdc
|
|
工作电流
|
< 10 mA
|
|
|
–100%FS (针对±量程)输出 与+100%FS 成比例
|
|
0%FS 输出
|
0mV
|
|
|
100%FS 输出 1.5mV/V nom
|
|
零点和灵敏度偏差
|
± 3%FS
|
|
|
非线性和迟滞 ± 0,25%FS typ.
|
|
可选
|
-
|
|
|
不可重复性 ± 0,02%FS typ.
|
|
信号带宽
|
1000Hz @ -3dB
|
|
|
可选 -
|
|
绝缘性
|
> 1000MΩ @ 50Vdc
|
|
|
补偿温度 0 到 +150°C / 32 到 +302°F
|
|
可选
|
0 到 +175°C / 32 到 +347°F
|
|
|
可选 -30 到 +150°C / -22 到 +302°F
|
|
工作温度
|
-40 到 +150°C / -40 到 +302°F
|
|
|
可选 -40 到 +175°C / -40 到 +347°F
|
|
零点和灵敏度漂移
|
± 2.10-4 FS/°C
|
|
|
可选 ± 5.10-4 FS/°C
|
|
长期稳定性
|
± 0,1%FS/年 typ
|
|
|
抗加震动速度 ± 0.02%FS/g (频率 20-2000Hz, 50g max.)
|
|
机械振动
|
100g ½ 正弦波 1ms
|
|
|
电气防护 反极性保护
|
|
EMC 防护
|
EN61000
|
|
|
标准电气连接 1m Viton 铠装屏蔽电缆 Ø3mm, 4 线 AWG26, 高 到 150°C
|
|
|
1m Teflon 铠装屏蔽电缆 Ø3,4mm, 5 线 AWG26, above 150°C
|
|
|
标准机械连接 1/4 Gaz; M14x1,5; 1/4 NPT (外螺纹 s)
|
|
可选
|
7/16-20 UNJF, M10x1 外螺纹, 1/4 Gaz 内螺纹, 1/2 Gaz, M10x1 外螺纹 120°
|
|
|
接液零部件材质 不锈钢 316L (1.4404), 15-5PH (1.4545) 和 17-4PH (1.4542)
|
|
重量
|
>100g 不包含电缆
|
|
|
防护等级 IP65 Sealed Gage, Absolute
|
|
附件
|
校准证书和数据（指定温度和压力）可选
|
|
|
|
|
