概述

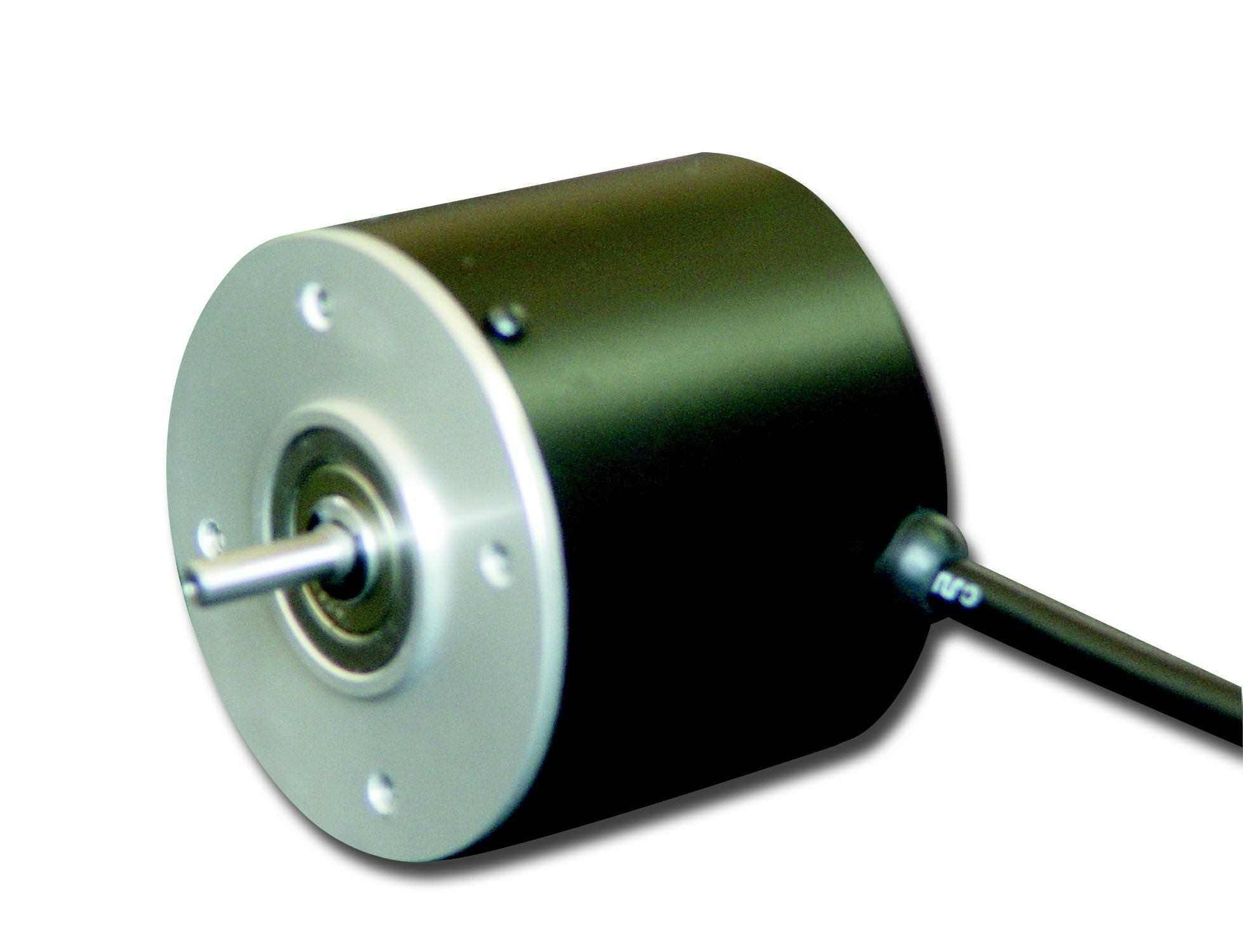

LOGJD 系列角度传感器，通过感应安装在传感器转轴一端的永久性磁铁的平行
磁场强度，测量出传感器转轴的绝对角度位置。测量角度范围根据用户需求可
在0～360°范围内设定。输出信号包括电流输出、电压输出多种类型，具有反向
保护。该系列角度传感器8V～28V 的电源供电，具有反向保护。
采用非接触测量角度的方式使传感器的耐用性取决于传感器轴承。该型角度传感
器使用优质轴承，保证了传感器长期可靠使用。该特点使其成为替代接触式角度
传感器，如导电塑料的绝佳产品。
该系列角度传感器具有较小的测量误差(±0.1°)和较小的信号温漂(±60μA)。
角度传感器特点
电流输出低温漂范围可设定宽输入电压

特性
◆测量范围：0～360°、0-180°、0-90°
◆信号输出：4～20mA；0～5V；0～10V；0.5～4.5V；±5V；±10V
◆低温漂：±60μA(最大)
◆供电范围：8V～28V
◆反向保护：40V(最大)
◆温度范围：-25～+80℃ -40～+85℃(特殊)
◆防护等级：IP66

角度传感器应用
◆卫星通信车天线角度测量
◆汽车方向盘
◆医疗器械
◆纺织机器
◆电机转动控制
◆吊车、起重机、挖掘机等工业设备
◆节气阀门
◆机器人姿态控制
◆旋钮开关

上海洛耕角度传感器
